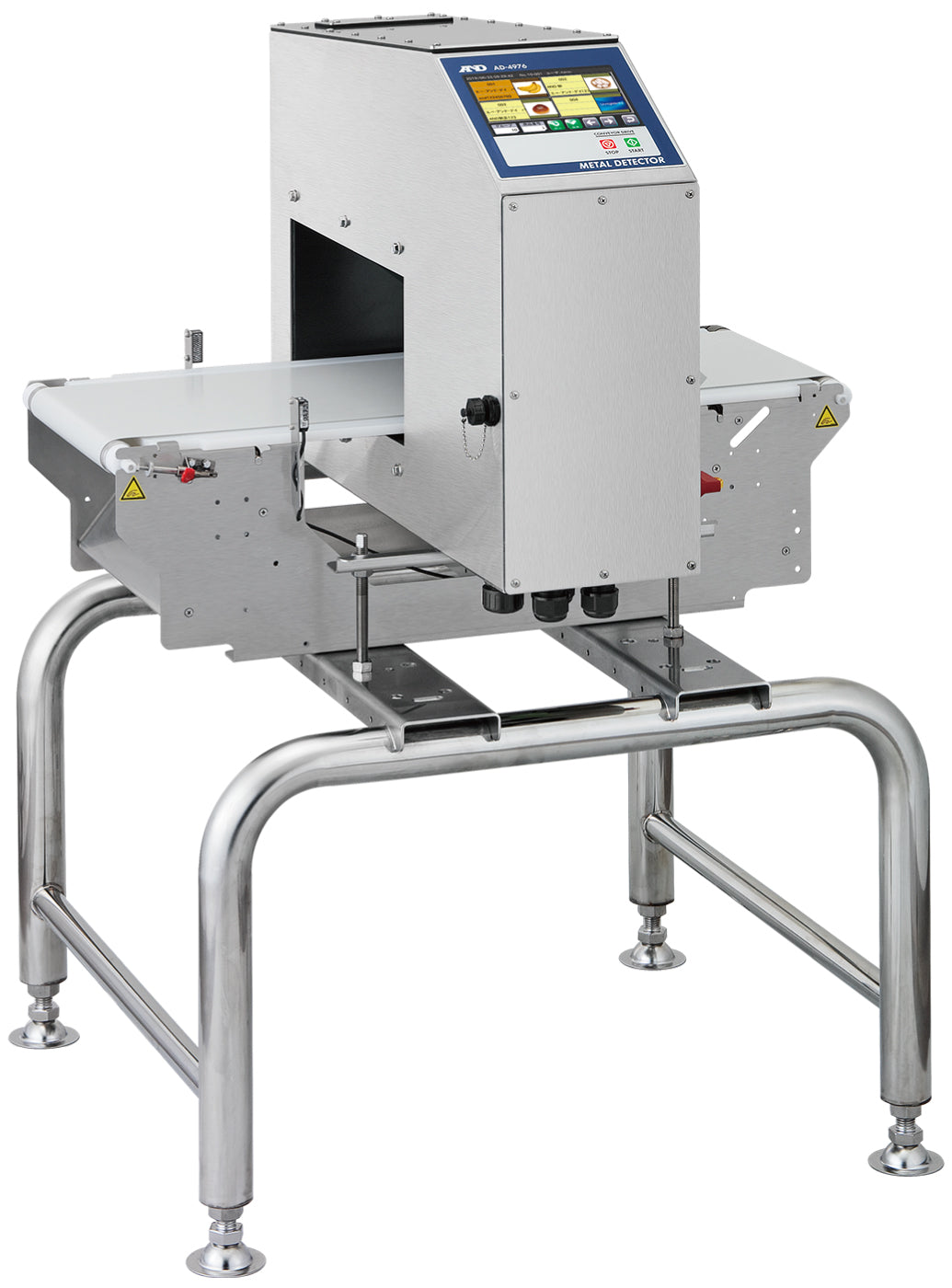

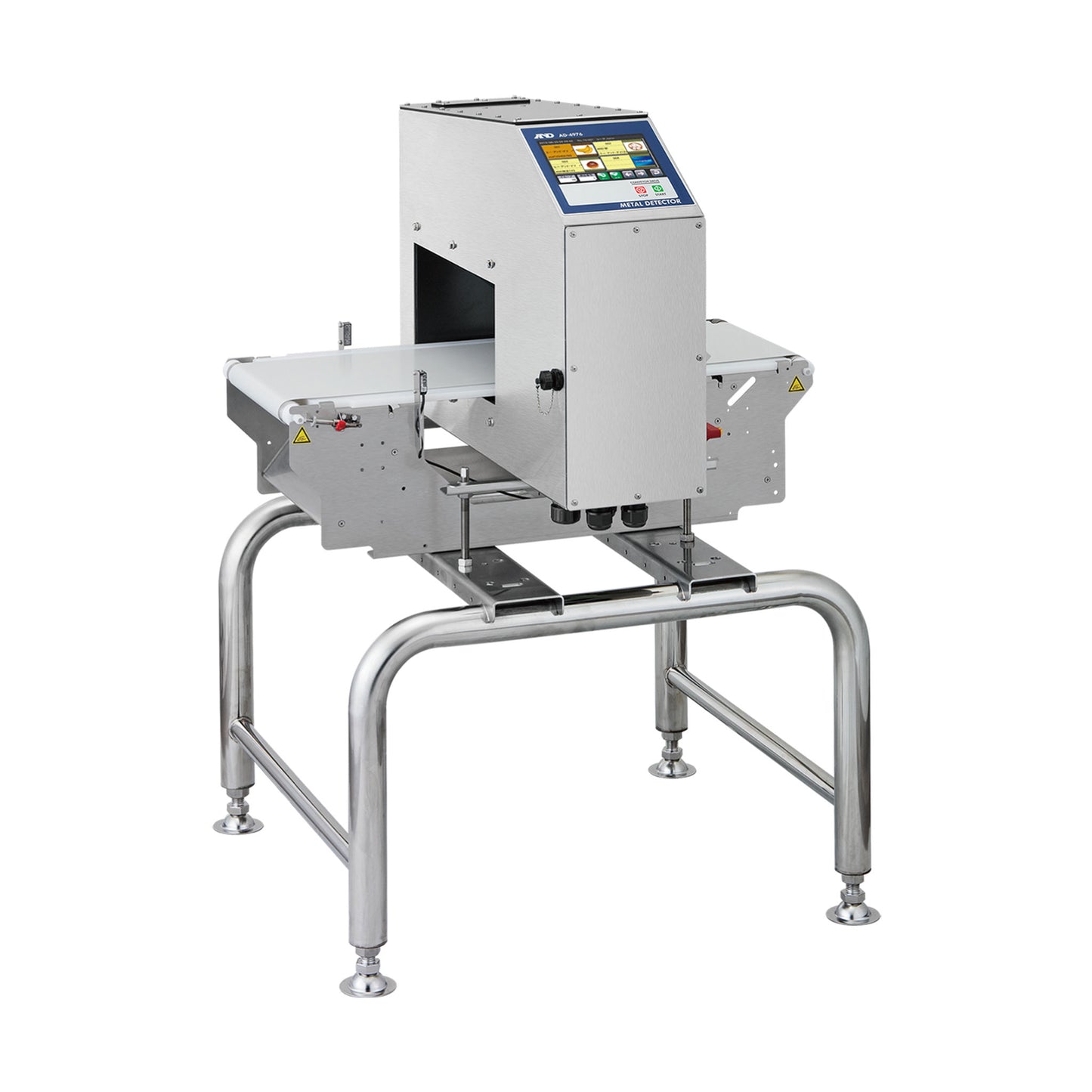

金属検出機 AD-4976シリーズ
金属検出機 AD-4976シリーズ
用途にあわせてカスタマイズが可能です
お気軽にお問い合わせください
マルチ周波数対応の金属検出機。脱酸素剤の欠品検査と金属異物検査の両立を実現しました
最適な周波数を自動で設定し、高感度で安定した検出を行います。センサヘッド単体での販売にも対応しており、既存ラインへの導入もご検討いただけます。
-
脱酸素剤の欠品検査と金属異物検査の両立
脱酸素剤の欠品検査と金属異物検査を同時に行うことができます。マルチ周波数対応により、最適な周波数を自動で設定します。 -
センサヘッド単体での販売に対応
センサヘッド単体でのご購入が可能です。既存の設備やラインに組み込む形での導入をご検討いただけます。 -
標準でIP66相当の防水性能を装備
センサヘッドおよびコンベヤユニットは、標準仕様でIP66相当の防水性能を備えています。 -
豊富な通信機能とデータ出力に対応
イーサネットをはじめとする豊富な通信インターフェースを搭載しています。検査履歴などのデータはUSBで出力することができます。
特長
1台で、鉄系脱酸素剤の抜けと金属異物の検査が可能
鉄系脱酸素剤の抜けと金属異物を同時に検出できるため、従来はできなかった包装後の異物検査が可能です。包装ラインの省スペース化にも貢献します。
従来の逆金検では鉄系脱酸素剤を金属異物と誤検知してしまうため包装後の検査ができませんでしたが、AD-4976であれば抜け検査と異物検査が1台で同時に行えるため、包装後の確実な異物検査を可能にします。
従来の逆金検
AD-4976
インスタント麺のスープ袋など、アルミ袋の欠品検査も可能
すばやく容易なノイズ調整
マルチ周波数対応で、最適な周波数に自動設定
高周波帯域・中周波帯域・低周波帯域の3検出帯域で周波数解析を行い、最適な周波数を選び安定的検査を可能にしました。
ドライ品・ウェット品・アルミ蒸着品・脱酸素剤入り製品の脱酸素剤欠品検査および金属検出に対応しております。
容易で高品質なトレサビリティ管理
- ユーザー別アクセス制限機能：
- ユーザーを4段階に分け、各ユーザーに適切な管理権限を割り当て、不要な操作を防止します。
- 全操作・検査履歴のUSB保存が可能：
- 直近100件分の操作・検査履歴を記録します
- 全検査履歴、操作履歴、集計結果の出力も可能です
- USBへの保存、プリンタと接続しての印刷も可能です
- イーサネット出力対応も可能です（オプション）
サニタリー構造でメンテナンス性向上
- 防塵・防水対応（IP66準拠）で水洗いが可能です
- コンベア等の部品は工具レスで交換可能です
- リモートメンテナンス対応
PCと機械本体を接続し、タッチパネルの操作が可能です。※PC、インターネット回線等はユーザー様にてご用意をお願いいたします
金属検出機 AD-4976シリーズのご案内
カスタマイズの詳細や納期につきましてはお問い合わせください。
さまざまな製品に対応しています
外来ノイズ可視化機能「AND-MD-MEET」のご紹介
仕様
| 型名（センサヘッド） | H3510 | H3517 | H3525 | H4517 | H4525 |
|---|---|---|---|---|---|
| 製品重量（※1） | 67～70kg | 69～72kg | 78～81kg | 82～85kg | 88～91kg |
| 製品通過高さ（※1） | 80mm | 150mm | 230mm | 150mm | 230mm |
| 検出感度：Fe球（HF）（※2） | φ0.3mm | φ0.5mm | φ0.7mm | φ0.5mm | φ0.7mm |
| 検出感度：SUS304球（HF）（※2） | φ0.8mm | φ1.0mm | φ1.5mm | φ1.0mm | φ1.5mm |
| 検出方式 | 電磁誘導単一周波数検出方式 | ||||
| ベルト幅 | 250mm | 350mm | |||
| ベルト速度（※3） | 10～50m/min | ||||
| 搬送能力（※4） | 3kg→30m/min以上 5kg→30m/min未満 |
3kg→40m/min以上 5kg→20m/min～40m/min 10kg→20m/min未満 |
|||
| 保護等級 | IP66相当（センサヘッド、コンベヤユニットのみ） | ||||
| パスライン高さ（※5） | 723～863mm | ||||
| 表示部 | 7インチタッチパネルカラー液晶（WVGA） | ||||
| 登録品種数 | 1000品種（10グループ×100品種） | ||||
| 外部入出力 | 無電圧接点入力4点 リレー接点出力8点 |
||||
| 使用環境 | 温度：0～40℃ 湿度：10～85％RH（結露なきこと） | ||||
| 電源 | 単相AC100V～240V 約150VA | ||||
光電センサはコンベアに含まれます。
（※1）センサヘッド、コンベア、架台を含めた重量、寸法です。
（※2）クリーン環境で弊社テストピースのみを使用した際の最高感度です。実際の感度は、使用環境や被検査品により異なります。
（※3）オプション対応で20～80m/minに変更可能です。搬送能力は1/2になります。
（※4）質量や使用環境によって低下する場合があります。
（※5）弊社コンベアを載せた場合の値です。
