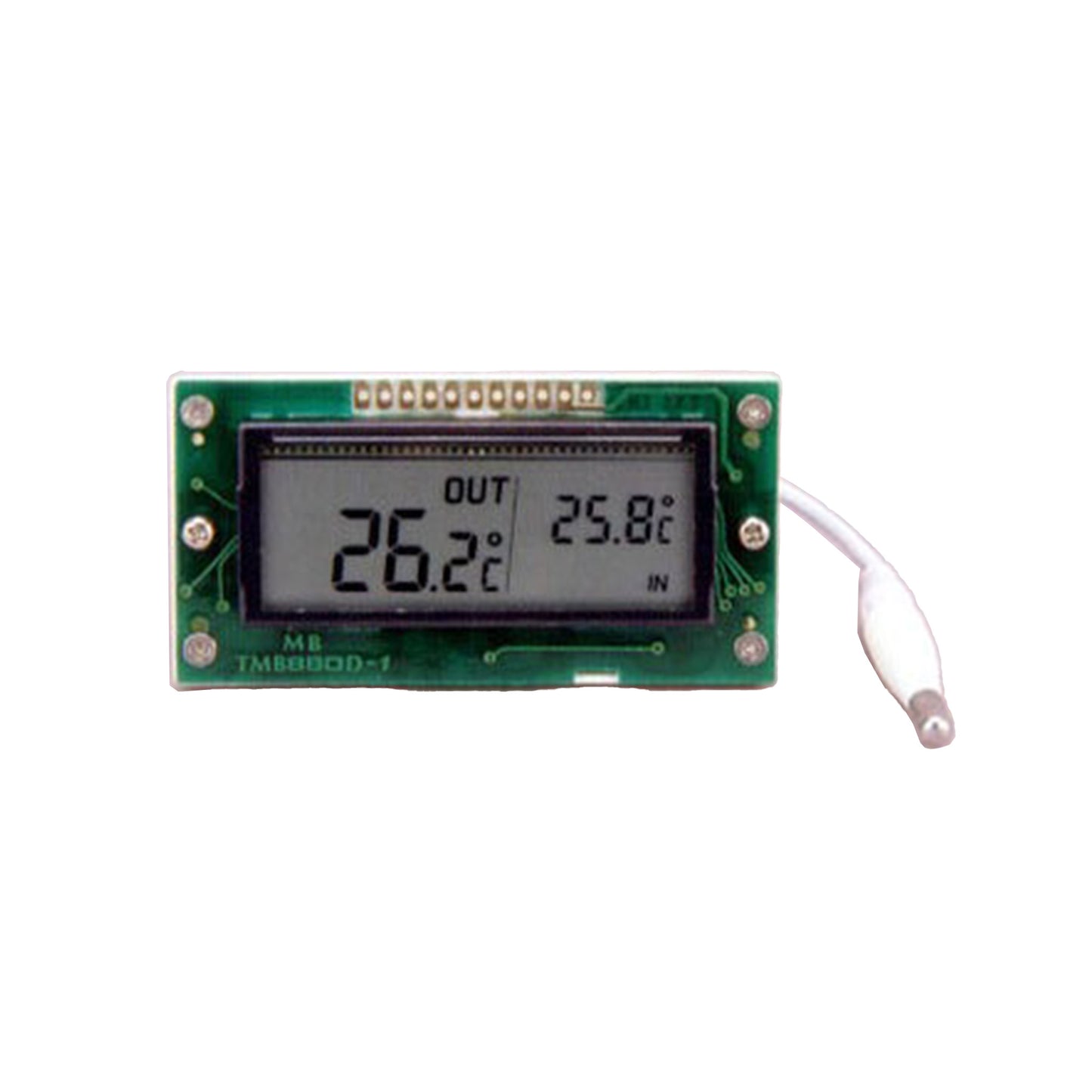

AD-5653は、組み込み型の温度計モジュールです。
基本情報
| 型名 | AD-5653 |
|---|---|
| 商品コード | AD5653 |
| JANコード | 4981046444309 |
仕様
| 温度設定 | 1℃ステップ | 電源 | 単3形乾電池（R6またはLR6）×1、または外部電源（DC1.25V～1.65V） | 消費電流 | 平均20μA | 電池寿命 | 1年以上 | 動作温湿度範囲 | －5℃～＋50℃，85％RH以下（結露しないこと） | 保存温湿度範囲 | －20℃～＋60℃，85％RH以下（結露しないこと） | センサケーブル長 | 3m | 標準付属品 | 取扱説明書 |
|---|
外部回路図
各端子の機能
| PIN1 | 高,低温度設定端子(+Veパルス入力)連続入力すると速く設定出来る。 |
|---|---|
| PIN 2 | アラームセット,リセット(+Ve入力) |
| PIN 3 | +Veを入力すると温度表示モード時は外部温度高温側アラーム設定温度を表示します。メモリー表示モード時は最後にリセットしてから現在までの外部最高温度を表示します。 |
| PIN 4 | +Veを入力すると温度表示モード時は外部温度低温側アラーム設定温度を表示します。メモリー表示モード時は最後にリセットしてから現在までの外部最低温度を表示します。 |
| PIN 5 | 外部温度もしくは外部温度メモリー表示を選択します。一度"HI"信号をパルス入力するとメモリーを表示し、もう一度入力すると温度表示を行ないます。 |
| PIN 6 | 測定温度が高温側もしくは低温側のアラーム設定を越えた場合2kHzの信号が1分間出力されます。 |
| PIN 7 | +Veを入力すると温度表示モード時は内部温度高温側アラーム設定温度を表示します。メモリー表示モード時は最後にリセットしてから現在までの内部最高温度を表示します。 |
| PIN 8 | +Veを入力すると温度表示モード時は内部温度低温側アラーム設定温度を表示します。メモリー表示モード時は最後にリセットしてから現在までの内部最低温度を表示します。 |
| PIN 9 | 内部温度もしくは内部温度メモリー表示を選択します。一度"HI"信号をパルス入力するとメモリーを表示し、もう一度入力すると温度表示を行ないます。 |
| PIN 10 | 電源(1.5V)マイナス端子(-Ve)。 |
| PIN 11 | 電源(1.5V)プラス端子(+Ve)。 |
目盛内容および温度表示切替え
動作中、このモジュールは内部と外部センサによって測定された、最高,最低温度の両方を記憶します。
メモリされた内容を表示する為には、まず5(9)端子に+Veを入力して"MEM"を表示します。次に3(7)端子に+Veを入力すると最高温度を表示し、4(8)端子に+Veを入力すると最低温度を表示します。"MAX","MIN"が点滅し、どちらが表示されているかを表します。5(9)端子に+Veを入力すると通常表示に戻ります。
最低温度のメモリを消去する為には、4(8)端子に+Veを入力したまま、5(9)端子に+Veを入力します。4(8)端子の+Veを外すと通常表示に戻ります。
最高温度のメモリを消去する為には、3(7)端子に+Veを入力したまま、5(9)端子に+Veを入力します。3(7)端子の+Veを外すと通常表示に戻ります。
アラーム機能
4端子に+Veを入力すると低温アラーム設定値が表示されます。そのままの状態で1端子に+Veを入力すると値の変更が出来ます。入力するたびに1℃ずつ変化し、連続で入力をすると値の変化が速くなります。
この設定を有効にしてアラームを動作させる為には4端子に+Veを入力したまま、2端子に+Veを入力して"MIN"表示させます。もう一度2端子に+Veを入力して"MIN"を消すとアラーム動作は停止します。
最大値の設定も同様に変更可能です。3端子に+Veを入力すると高温アラーム設定値が表示されます。そのままの状態で1端子に+Veを入力すると値の変更が出来ます。
この設定を有効にしてアラームを動作させる為には、2端子に+Veを入力して"MAX"表示させます。もう一度2端子に+Veを入力して"MAX"を消すとアラーム動作は停止します。
アラーム出力
高温側もしくは低温側のアラーム設定温度に達した場合に、2kHzの信号が端子6から出力されます。
ブザーの動作には外部回路が必要になりますので、掲載されているサンプル回路を参考にしてください。
