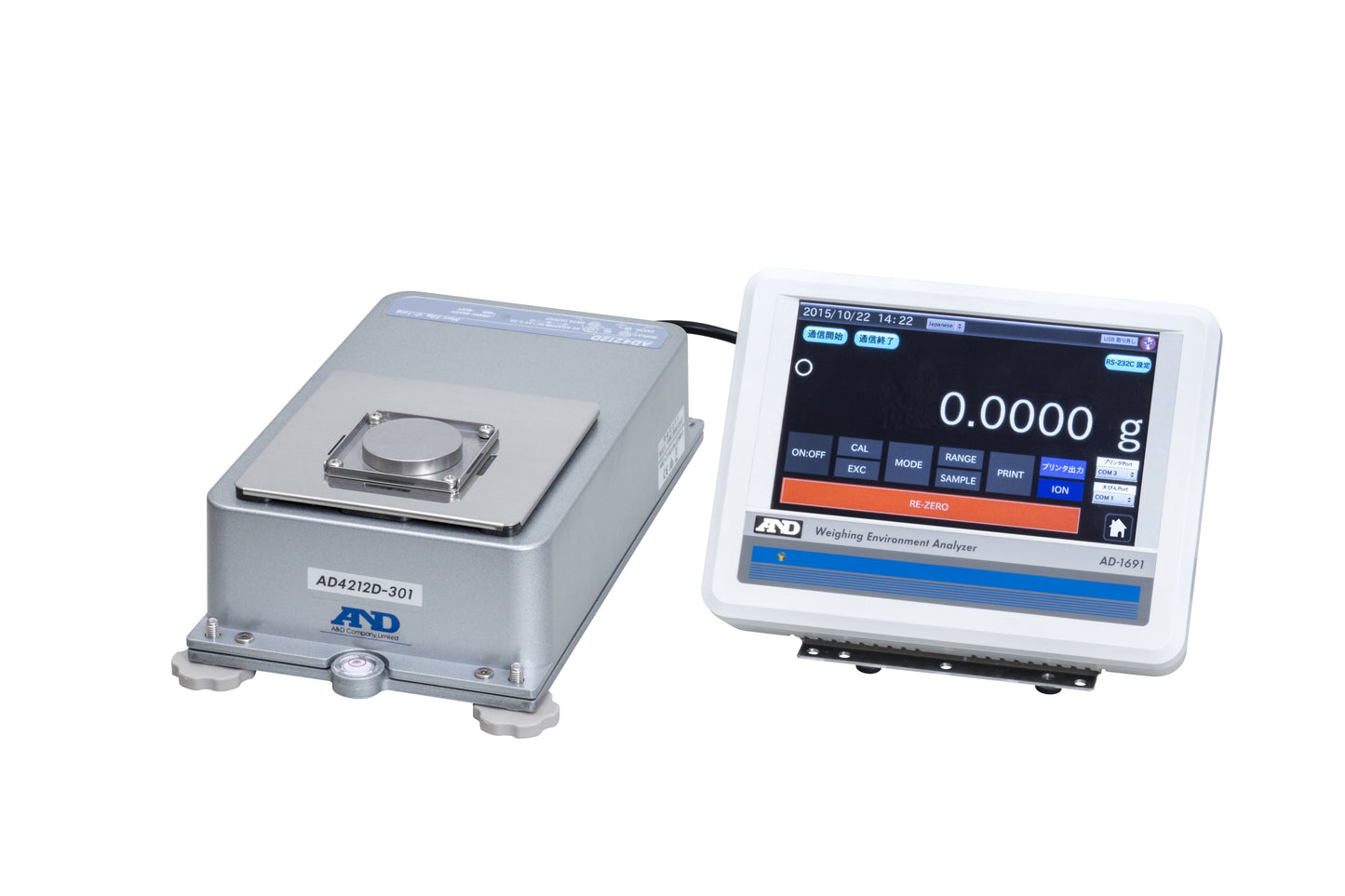

分銅内蔵高精度計量センサー　AD4212D-Sシリーズ

分銅内蔵高精度計量センサー　AD4212D-Sシリーズ

¥924,000
¥924,000
セール 売り切れ
税込

※5,500円以上のお買い上げで送料無料！！

サイズ
スタイル

EM-DLC（電磁式デジタルロードセル）®方式による高精度/分銅内蔵の実現

ドラフトチャンバー、グローブボックス、クリーンベンチ、生産ラインに。

コントローラ部を使わず、直接 PC/PLCにデジタル出力する事が可能

  • ・別売コントローラと組合わせて 様々な出力を選択可能
    ・RS-232C（標準装備 / PCなどとの接続に）
    ・RS-485（Modbusコンバータ AD-8551R）
    ・CC-Link（計量ライン用コントローラ AD-8923-CC）
    ・BCD出力（計量ライン用コントローラ AD-8923-BCD）
    ・コンパレータ出力（外部コントローラ AD-8922A ＋AD-8922A-04）
    ・アナログ出力（外部コントローラ AD-8922A ＋ AD-8922A-06）
    ・EtherNet/IP接続（EtherNet/IPコンバータAD-8552EIP）
  • ・計量皿部に「全方向ショックアブソーバー」を内蔵（特許申請中）
  • ・分銅内蔵で、ワンタッチ校正可能
  • ・床下ひょう量金具　磁性体の計量や比重測定に便利
  • ・清掃時用防水キャップ付属（IP65）
  • ・計量部ケースは、過酸化水素水原液（34%濃度）を塗装面に滴下し100時間経過後、塗装に浮き・剥がれがないことを確認済み（エポキシ下塗り+アクリル塗装）
  • ・Windows用ソフトウェア “WinCT-AD4212D”
    PCで計量表示の確認や、内部設定の変更を行うことが可能

自動生産ラインに使用するときの注意事項

標準価格

型名 標準価格
AD-4212D-33S ￥864,000（税抜価格）
AD-4212D-32S ￥664,000（税抜価格）
AD-4212D-302S ￥574,000（税抜価格）
AD-4212D-301S ￥516,000（税抜価格）

特長

コンパクトな計量部なのでドラフトチャンバー / クリーンベンチ / グローブボックス、生産ラインに最適

全高が低いのでドラフトチャンバーなどの風による外乱に対して、安定して計量を行えます


別売の外部コントローラなどを別環境に設置できるので 一時的な真空引きを行うサンプル計量にも適しています

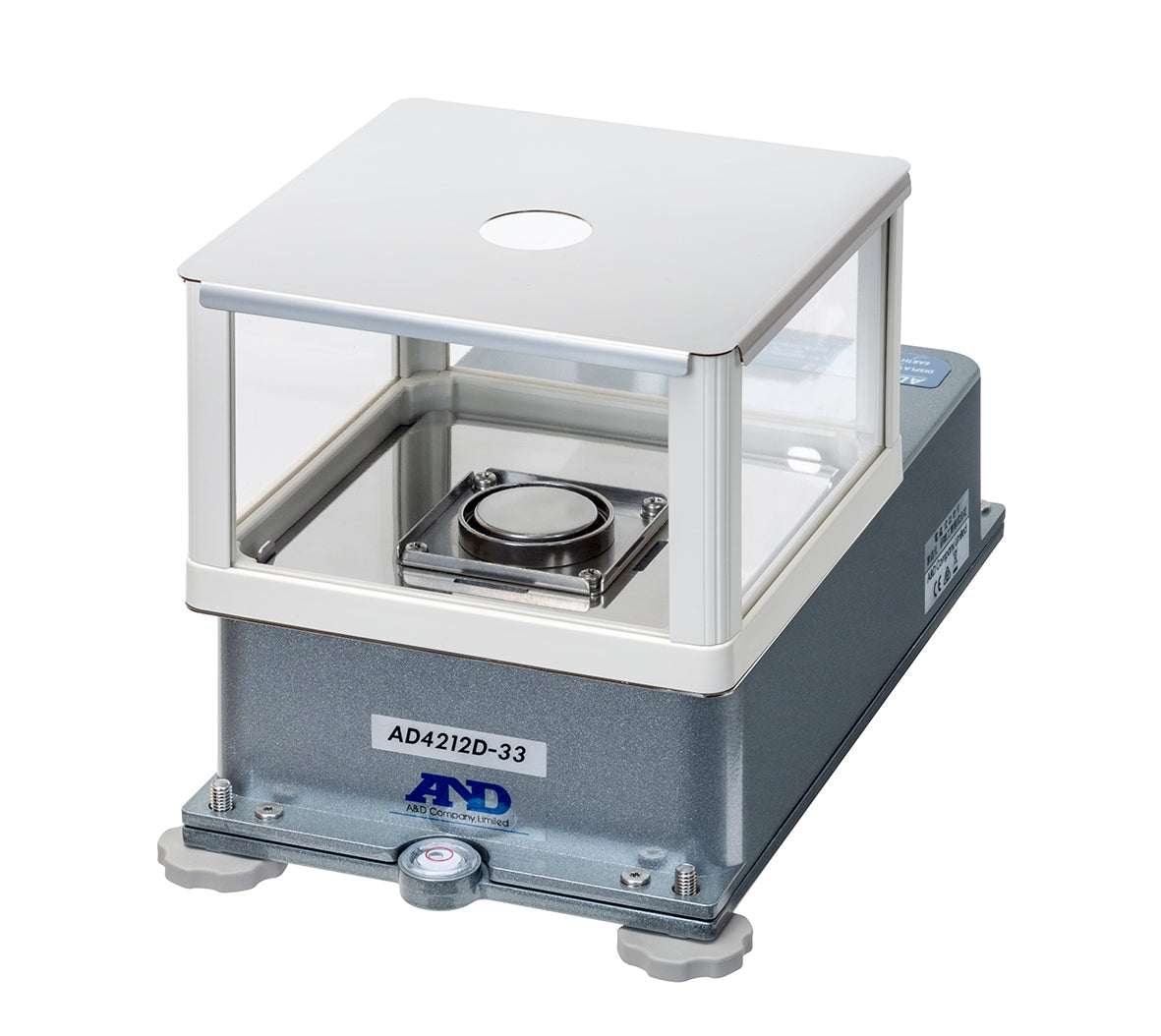

風防は操作に応じて、任意の場所を取り外す事ができます

計量皿に取付けた専用皿や治具を取り外さずに、校正が可能です。
(ただし、専用皿や治具と使用する校正分銅の合計が、天びんのひょう量を超えない範囲にて)

仕様

型名 AD-4212D-33S AD-4212D-32S AD-4212D-302S AD-4212D-301S
ひょう量 32g 5.1g / 32g 320g 320g
最小表示 0.001mg 0.001mg / 0.01mg（※1） 0.01mg 0.1mg
使用可能校正分銅値 [g] 1、2、5、10、20、30 1、2、5、10、20、30 10、20、50、100、200、300 50、100、200、300
安定所要時間 7秒 7秒 7秒 3秒
計量皿寸法 Φ34mm Φ34mm Φ50mm

Φ50mm

・計量部外形寸法：167.5(W) × 298(D) × 90 [風防装着時170] (H) mm、計量部質量：約3.6kg
・標準付属品：ACアダプタ（AX-TB248：100-240V）、外部表示器用接続ケーブル（2m）、小型風防
（※1）スマートレンジ：風袋を載せた状態でRE-ZEROキーを押す事で、5.1gまでの計量は1µg表示可能。例)10g の風袋を計量皿に載せると最小表示が0.01mg になりますが、その状態でRE-ZERO を行うと、その点から5.1g までは最小表示0.001mg で計量可能になります。
